法蘭蝶閥閥門首頁 > 產品展示 > 蝶閥 > 法蘭蝶閥 >

產品名稱：d971x-16Q D80電動對夾式蝶閥技術說明書[ 2024-05-16 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、d971x-16Q D80電動對夾式蝶閥技術說明書

    上海湖泉閥門集團有限公司電動對夾蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。結構由閥體、閥板、閥桿和驅動裝置等部分組成。閥體通常采用對夾式設計，方便安裝和維修。閥板則根據密封材料的不同分為軟密封和硬密封兩種類型。軟密封蝶閥采用橡膠、聚四氟乙烯等彈性材料作為密封件，具有良好的密封性能和耐磨性，適用于低壓、低溫、腐蝕性流體等場合。而硬密封蝶閥則采用金屬密封件，具有較高的耐高溫、耐高壓性能，適用于高溫、高壓、強腐蝕等惡劣環境。

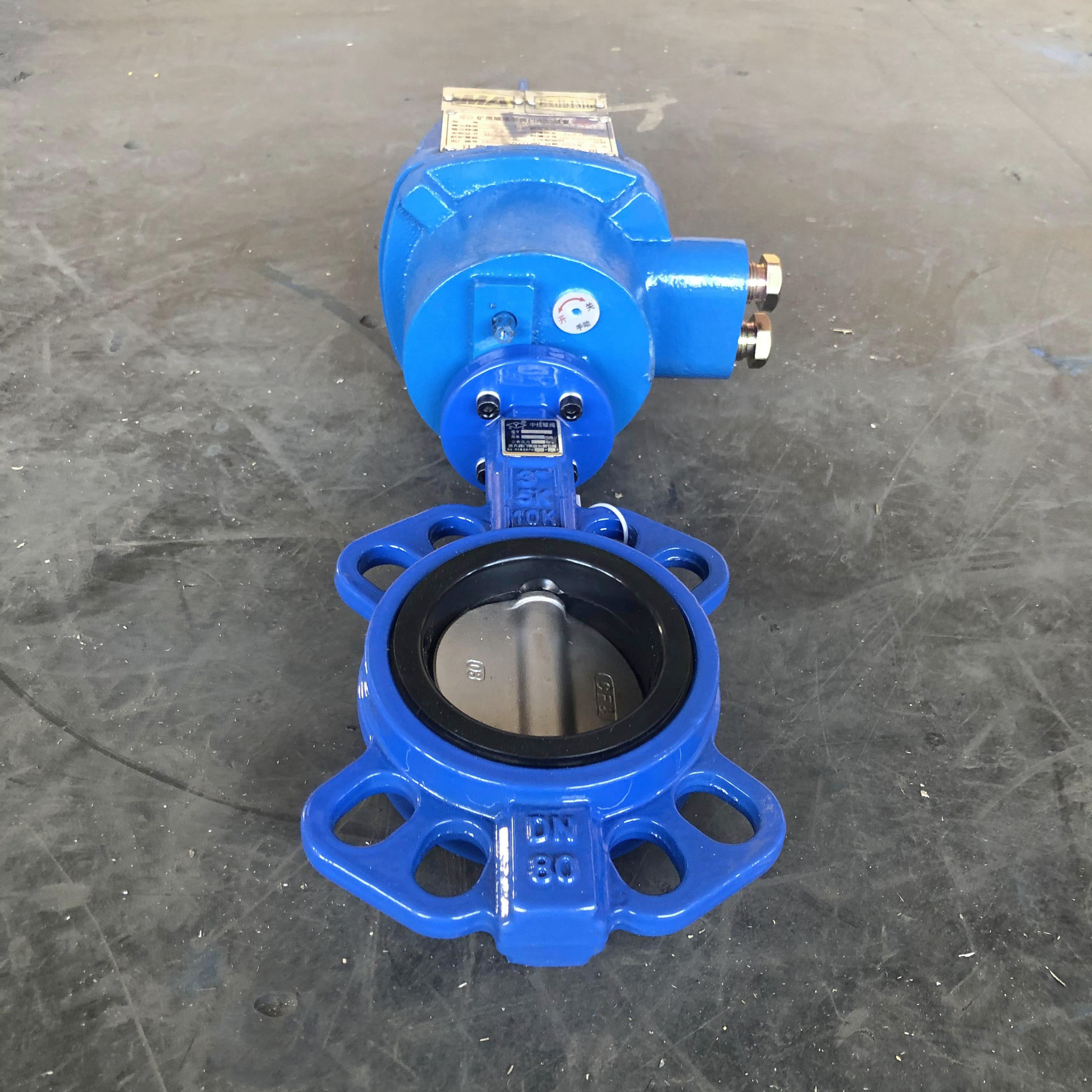

    d971x-16Q D80電動對夾式蝶閥技術說明書

    二、d971x-16Q D80電動對夾式蝶閥設計標準

    設計標準 GB/T2238-1989
    法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
    結構長度 GB/T12221-1989
    壓力試驗 GB/T13927-2000；JB/T9092-1999

    三、d971x-16Q D80電動對夾式蝶閥技術參數

    公稱通徑DN(mm) 50～1200
    公稱壓力 PN1.0、1.6MPa
    法蘭標準 JB/T79、GB/T9113、HG20594-97
    連接形式 法蘭式、對夾式
    閥板形式 垂直板式
    流量特性 近似快開型
    動作范圍 0～90°
    泄露量 按GB/T4213-92，為Kv值的10-4
    基本誤差 ±2.5%
    回差 ±2.5%
    死區 1% (可調)
    可調范圍 50:1
    配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
    控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

  • DN L H H1 A B ФD
    0.6MPa 1.0MPa 1.6MPa
    50 43 77 443 125 125 88 99 99
    65 46 85 463 125 125 108 118 118
    80 46 95 483 125 125 124 132 132
    100 52 105 498 125 125 144 156 156
    125 56 129 682 325 245 174 184 184
    150 56 132 736 325 245 199 211 211
    200 60 165 800 325 245 254 266 266
    250 68 197 895 363 313 309 319 319
    300 78 234 956 363 313 363 370 370
    350 78 283 1029 363 313 413 429 429
    400 102 325 1103 363 313 463 480 480
    450 114 369 1186 465 469 518 530 548
    500 127 404 1280 546 431 568 582 609
    600 154 470 1321 546 556 667 682 720
    700 165 503 1431 546 556 772 794 794
    800 190 571 1542 546 556 878 901 901
    900 203 621 1800 617 706 978 1001 1001
    1000 216 702 2363 632 706 1078 1112 1112
    1200 254 818 2583 632 706 1295 1328 1328
