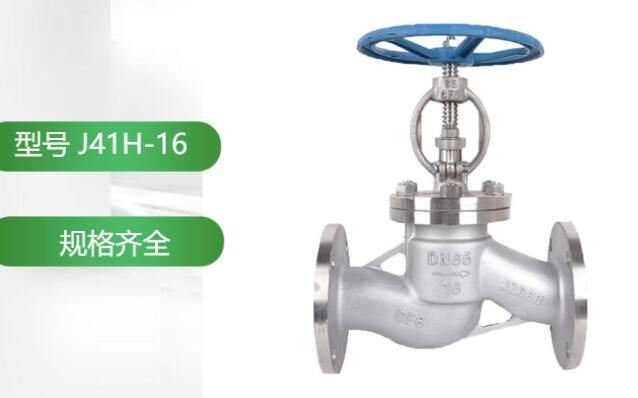

產品名稱：J41H-16C-DN40上海截止閥生產廠家[ 2024-07-25 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、J41H-16C-DN40上海截止閥生產廠家概述
上海湖泉閥門集團有限公司電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式，（通用名稱：明桿）截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。 根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。截止閥：手動、法蘭連接、直通式、閥座密封面材料為 Cr13 系不銹鋼、公稱壓力 PN16~PN160、閥體材料為碳素鋼的截止閥。
二、J41H-16C-DN40上海截止閥生產廠家性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質 J41H-16C~160C 16~160 1.6~16.0 ≤425 水、蒸汽、油品 三、J41H-16C-DN40上海截止閥生產廠家零部件材料
型號 材料 閥體、閥蓋 閥桿 密封面 填料 J41H-16C~160C 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉、石墨、柔性石墨、聚四氟乙烯
DN L D D1 D2 b z×ød H D0 重量/KG 10 130 90 60 40 14 4×ø14 198 120 5 15 130 95 65 45 14 4×ø14 200 120 5.5 20 150 105 75 55 14 4×ø14 243 140 7.3 25 160 115 85 65 14 4×ø14 253 160 8 32 180 135 100 78 15 4×ø18 280 160 12 40 200 145 110 85 16 4×ø18 312 200 16 50 230 160 125 100 16 4×ø18 321 200 16 65 290 180 145 120 18 4×ø18 325 240 22 80 310 195 160 135 20 4×ø18 355 240 31 100 350 215 180 155 20 4×ø18 415 280 45 125 400 245 210 185 22 4×ø18 460 320 80 150 480 280 240 210 24 8×ø23 510 360 97 200 600 335 295 265 26 12×ø23 590 360 169
